SD高精度夹头刀柄(AM型) |
||||||||||||||||
全圆螺帽,必须使用轴承扳手。
|

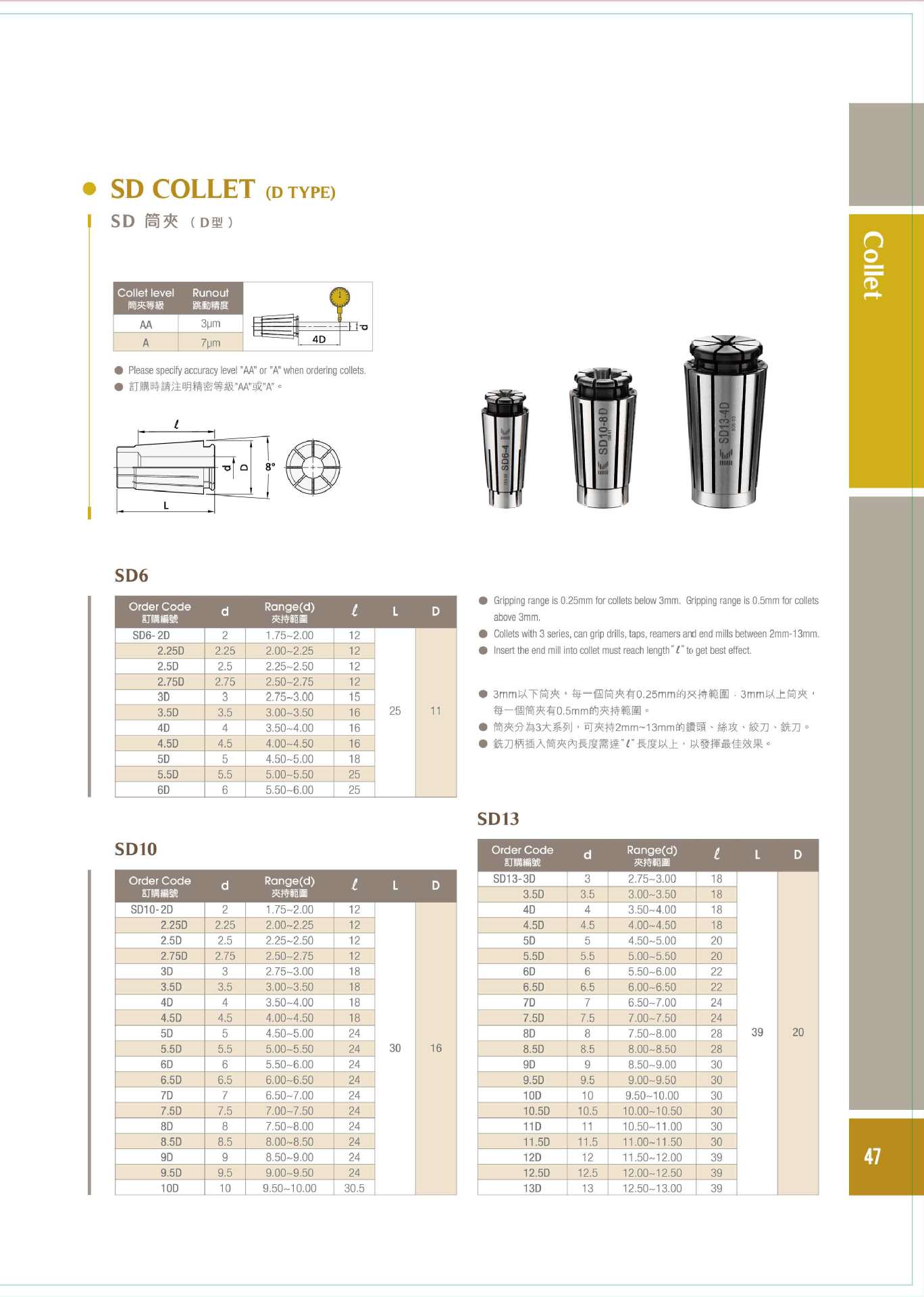

SD筒夹(D型)
3mm以下筒夹,每一个筒夹有0.25mm的夹持范围;3mm以上筒夹,每一个筒夹有0.5mm的夹持范围。
筒夹分为3大系列,可夹持2mm~13mm的钻头、丝攻、铰刀、铣刀。
铣刀柄插入筒夹内长度需达“l”长度以上,以发挥最佳效果。
SD6
Order Code |
d |
Range(d) |
l |
L |
D |
SD6-2D |
2 |
1.75-2.00 |
12 |
25 |
11 |
SD6-2.25D |
2.25 |
2.00-2.25 |
12 |
||
SD6-2.5D |
2.5 |
2.25-2.50 |
12 |
||
SD6-2.75D |
2.75 |
2.50-2.75 |
12 |
||
SD6-3D |
3 |
2.75-3.00 |
15 |
||
SD6-3.5D |
3.5 |
3.00-3.50 |
16 |
||
SD6-4D |
4 |
3.50-4.00 |
16 |
||
SD6-4.5D |
4.5 |
4.00-4.50 |
16 |
||
SD6-5D |
5 |
4.50-5.00 |
18 |
||
SD6-5.5D |
5.5 |
5.00-5.50 |
25 |
||
SD6-6D |
6 |
5.50-6.00 |
25 |

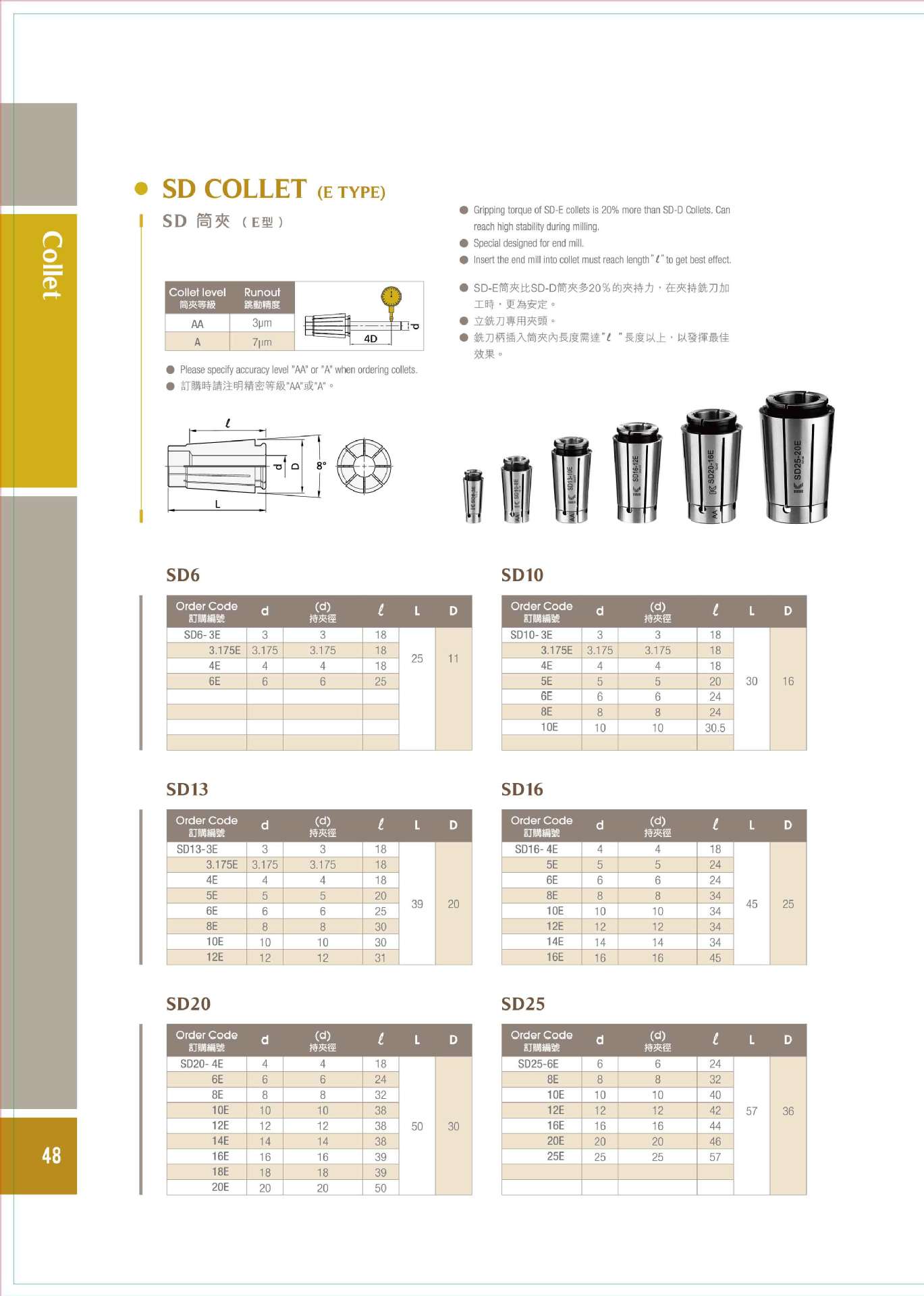

SD筒夹(E型) SD-E筒夹比SD-D筒夹多20%的夹持力,在夹持铣刀加工时,更为安定。 SD6
|
